鹽池縣農村信息化IP廣播系統工程的建設是鹽池縣政府根據當?shù)乩习傩栈拘枨螅Y(jié)合鹽池縣當前社會發展?fàn)顩r而做出的重要決定，是當前政府做的利國利民的大事。為了保證系統工程建設質量符合國家相關技術規范要求和滿足系統建成后的各項功能要求，特制定本技術方案。
鹽池縣農村信息化IP廣播系統按功能單元分為四部分設計：
第一部分：鹽池縣農村信息化IP廣播系統廣播電視局總控中心設計方案
第二部分：鹽池縣農村信息化IP廣播系統氣象局一級分控中心設計方案
第三部分：鹽池縣農村信息化IP廣播系統鄉鎮二級分控中心設計方案
第四部分：鹽池縣農村信息化IP廣播系統所轄行政村、街道終端接收設計方案
一、鹽池縣農村信息化“村村響”廣播系統建設背景
鹽池縣位于寧夏東部，東鄰陜西定邊縣，南依甘肅環縣，北與內蒙古鄂托克前旗接壤，自古就有“靈夏肘腋，環慶襟喉”之稱。全縣南北長110公里，東西寬66公里，轄區總面積8661.3平方公里，屬鄂爾多斯臺地向黃土高原過渡地帶，地勢南高北低，平均海拔為1600米。鹽池是我國重要的石油、天然氣儲藏和生產區，也是國家重要的產能區，先后登記勘察面積8445平方公里，初步勘測石油地質儲量1.5億噸以上，天然氣8000億立方米，煤炭?jī)?chǔ)量82.5億噸。
黨的十八大報告中明確提出“扎實推進社會主義文化強國建設”，加強社會主義核心價值體系建設，豐富人民精神文化生活。為貫徹落實十八大精神，進一步建立健全鹽池縣公共文化服務體系，建設一套先進性、智能化、覆蓋廣、節目新、傳遞快的農村信息化“村村響”廣播系統非常有必要的。農村信息化“村村響”廣播系統工程是豐富鹽池縣廣大人民群眾文化生活、健全完善防災減災等應急保障系統的一項民心工程、德政工程和文化惠民工程。實施該項工程有利于更好、更深入的把黨的方針、政策宣傳貫徹到千家萬戶；有利于創新社會管理模式；有利于政令下達；有利于服務廣大農村、融洽黨群干群關系，特別是在突發事件與重大自然災害的應急指揮、應急安頓等方面充分發揮廣播系統信息發布反應快、覆蓋面廣、影響效力大的優點，最大限度的維護廣大人民群眾的生命財產安全。
（鹽池縣地圖）
二、鹽池縣農村信息化“村村響”廣播系統設計方案的相關標準和依據
● GB9001-88聲頻放大器測量方法
● GB9396-1996揚聲器主要性能測試方法
● GB/T14277-93音頻組合設備通用技術條件
● GB8898-88電網電源供電的家用和類似一般用途的電子及有關設備的安全要求
● GB/T 17973-2000信息技術 系統間遠程通信和信息交換
● GB/Z 25320.3-2010 電力系統管理及其信息交換 數據和通信安全
● 《民用建筑電氣設計規范》JGJ/T16-92
● 《調音臺基本特性測量方法》 GB9003
● 《工業企業通信接地設計規范》 GBJ－79-85
● 《工業企業通信設計規范》 GBJ42-81
● 《建筑與建筑群綜合布線系統工程設計規范》GB/T 50311-2000
三、鹽池縣農村信息化“村村響”廣播系統設計要點及設計思想
鹽池縣農村信息化“村村響”廣播系統為設計依據。隨著鹽池縣信息化進程越來越深入，寬帶網絡已經進入了鹽池縣各個行政村，部分沒有通寬帶網絡的百姓家里也都有電信3G網絡信號的覆蓋，傳統的模擬廣播系統在應用模式、配套功能的方面都趨于落后和淘汰，遠遠達不到現代數字化、網絡化建設的需求。
鹽池縣農村信息化“村村響”廣播系統采用當今世界范圍內廣泛使用的TCP/IP網絡技術，將音頻信號已IP數據包的形式在局域網或廣域網上進行傳送，是一套純數字傳輸?shù)碾p向音頻擴聲系統，徹底解決了傳統廣播存在的音質不佳、維護管理復雜、缺乏互動性等問題。該系統設備使用簡單，安裝擴展方便，只需將IP網絡終端接入計算機網絡即可構成功能強大的數字化IP廣播系統，每個IP廣播終端無需重新布線。
設計要點：鹽池縣通寬帶的網絡的自然村只有50個左右，其余不通的寬帶的地方考慮采用3G網絡方式實現，但是山區3G網絡信號不穩定，經我公司與廣電局技術人員多次技術測試，并對我公司產品進行了改型，已經可以完全適應網絡不穩定的情況。
四、鹽池縣農村信息化“村村響”廣播系統方案設計原則
1、先進性和可擴展性
隨著現代信息技術的發展，新技術、新產品層出不窮。鹽池縣農村信息化“村村響”廣播系統應在投資預算足夠的前提下充 分考慮所建系統的先進性與前瞻性，以便于建成后的系統在盡可能長的時間內與社會發展相適應。為此我公司提供的最新農村IP網絡廣播系統在建設時不僅預留了系統功能擴展的管線，還在產品設計上預留了便于今后擴展的功能接口。
2、規范性與科學性
鹽池縣農村信息化“村村響”廣播系統工程是一個具有先進性、智能化的綜合性系統工程。我公司在系統設計開始就嚴格按照國家的有關標準和規范，包括施工、安裝、調試與驗收過程。整個過程中我們嚴格做好系統的標準化設計和科學的管理工作，最后提交正規的測試報告及全套施工圖紙和技術資料供業主存檔，確保整個工程經得起長時間與各方面的嚴格考驗。
3、可靠性與安全性
鹽池縣農村信息化“村村響”廣播系統建設直接影響著用戶的使用效果、外部形象和投資回報。因此我公司在系統設計時嚴格按照安全性與可靠性的原則，全部采用技術成熟的全新產品，以保證系統在使用過程中最大限度的降低系統故障率。建議廣電局申請一條光纖寬帶（10M固定IP地址），保證系統在交換數據時不至于造成網絡阻塞，還可以大大提高系統的安全性。
五、鹽池縣農村信息化“村村響”廣播系統設計方案
1、鹽池縣廣播局對系統建設的要求
充分利用鹽池縣現有電信部門寬帶網絡與電信3G網絡系統傳輸各級控制中心的廣播信號，盡量減少重復布線、減少施工項目。保證系統的日常管理，保證鹽池縣各級控制中心定時、實時廣播的要求，保證系統設備精煉、維護簡單、軟件操作界面友好、操作方便。系統要實現各分控中心主機能獨立工作，防止因?yàn)橹行姆?wù)器故障或受病毒攻擊系統癱瘓而造成的系統不穩定。系統實現對各級控制中心劃分權限，指定對各自所轄區域終端的播控，也可實現各級控制中心雙向語音對講呼叫。
2、鹽池縣農村信息化“村村響”廣播系統功能設計
1） 鹽池縣廣播局總控中心、氣象局分控中心、九個鄉鎮二級分控中心實現對各自所轄行政村或者自然村的語音通播、分區廣播和點對點廣播。
2） 鹽池縣廣播局總控中心、氣象局分控中心實現支持遠程電話呼入廣播、遠程短信轉語音廣播功能。
3） 鹽池縣各級控制中心主控軟件平臺實現對各類突發公共事件，按照性質、程度、可控性和范圍等分類分級廣播。
4） 鹽池縣各級控制中心實現播放內容提前推送并存儲到終端，由終端在指定時間本地離線播放。
5）鹽池縣農村信息化“村村響”廣播系統實現對文字、圖片、視頻等多媒體信息的發布與廣播（預留）。
6） 鹽池縣農村信息化“村村響”廣播系統具備全網設備運行狀態監測，支持部分參數遠程配置。
7） 鹽池縣農村信息化“村村響”廣播系統無盲點覆蓋所轄行政村、自然村。
8） 鹽池縣農村信息化“村村響”廣播系統實現各級呼叫中心對講呼叫。
3、鹽池縣農村信息化“村村響”廣播系統特點優勢
1) 技術先進：系統設計為應對復雜多變的突發事件，實現信息的分級定向分發，實時聯網發布，多級管控。
2) 適應性強：農村自然環境復雜，容易受地勢、氣象等影響，我公司提供設備成熟、穩定、適應能力強，以保證系統在惡劣環境下正常工作。
3) 性價比高：合理利用現有設備和資源，減少重復建設投資，同時考慮農村的現有經濟狀況，盡量采用低能耗產品。
4) 安全性高：系統有安全保障管理機制，對所發布信息進行實時監控、存檔、日志記錄。信息發布傳播機構具有高度的安全敏感性和高效的安全管理機制和手段。
5) 可靠性強：應急廣播系統要求具有很強的時效性和極高的可靠性，具體要求包括電源熱備份、設備（鏈路）冗余、軟件冗余、終端自用電源等，確保應急預警信息能第一時間發出，沒有時延。
6) 易維護：從人員、制度、技術上保證該系統正常運行，系統中所有重要設備具有遠程可控可管功能。
4、鹽池縣農村信息化“村村響”廣播系統設計方案
全縣有9個鄉鎮，132村需要建設本廣播系統，同時縣氣象局可以接入進本系統發布信息。在縣廣播電視臺建設廣播系統主控中心，9個鄉鎮分別建設廣播分控中心，在縣氣象局設立一個廣播分控中心接入系統，有67個村使用3G無線網絡傳輸，65個村使用有線IP網絡傳輸。綜上所述，特選擇目前技術先進的3G無線網絡與有線IP網絡廣播方式覆蓋縣轄區內各鄉鎮、行政村的廣播收聽。

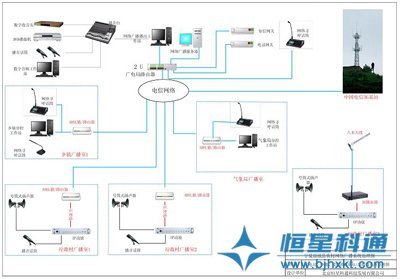

系統總體結構示意圖
4.1 鹽池縣農村信息化IP廣播系統廣播電視局總控中心設計方案
鹽池縣廣播局總控中心是整個系統的核心，具有定時廣播、分區廣播、緊急廣播、定點廣播、實時監聽等功能，能實現多路模擬和數字信號接入，任意多路節目輸出?？偪刂行钠脚_(tái)提供用戶鑒權功能：對手機、PC、各種終端接入用戶的鑒權；提供會話監管功能：根據用戶權限可以監控、刪除任一會話；提供分組分發功能：可以任意組群分發會話；提供優先級控制功能：針對不用用戶不同業務，提供多種方式的優先級仲裁；提供錄音日志、管理報表：對任何播出做到錄音和日志存儲。
廣播局總控中心核心設備包括農村IP廣播中心系統服務器（含軟件平臺）、各種模擬音源設備（調音臺、話筒、DVD、收音頭）、中心監聽設備（IP網絡廣播監聽音箱）、電話接入網關、短信接入網關、IP網絡廣播尋呼話筒等設備。以下就核心設備作詳細介紹：

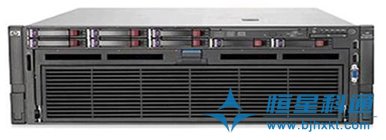

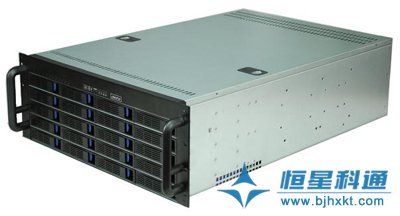

4.1.1 農村IP廣播中心系統服務器（HX-9000）
（農村IP廣播中心系統服務器）
硬件配置（IBM）： Intel平臺，CPU Xeon E3-1240 V2，頻率3.4GHz，二級緩存8M;芯片組 Intel C202，集成顯卡，嵌入式網絡適配器，雙口1000M;內存4G,最大支持32G(4*8G);硬盤 0G(最大4TB),SATA,4個2.5寸熱插拔，M1115 RAID 0,1,10；電源 300W固定式；尺寸 430mm(寬)*560mm(深)*43mm(高)；重量 9.24-10.67KG;支持 Linux、Windows；前端接口 2個USB接口；后端接口 1個COM端口、1個VGA、4個USB、2個RJ45 擴展性：1個PCI Express Gen2 x8），1個x4用于RAID.
軟件配置：系統服務器軟件，支持雙向通訊設備的權限分配，安裝在系統服務器上。是整個廣播系統的管理、 控制中心。
支持單點播放：可以對任意單點、組群、分區或全部廣播。系統可以在同一時間設定任意多個組播放制定的音頻節目，或?qū)θ我庵付ǖ膮^(qū)域進行廣播講話。
遠程分控講話：無需到廣播中心，通過與服務器連接的任意一臺電腦，便可以實現廣播的遠程控制。從而實現領導通過電腦遠程對全區、分區、分組講話。
音頻實時采播：能夠?qū)⒆杂秒娕_(tái)、錄音機卡座、CD播放器、MP3播放器、麥克風等節目實時采播實時壓縮成高音質數據流存儲到服務器，并可按要求同時轉播到指定的廣播終端，用于播放外接設備廣播及廣播通知等。
分區自由點播：可通過遙控器或按鍵控制分布在每個廣播點的廣播終端完成服務器中資料庫的任意點播，可快進、快倒、暫停和AB兩點間復讀。終端液晶屏顯示資料庫目錄及當前播放位置。
定時節目播放：每個廣播終端可以單獨接收服務器的個性化定時播放節目，也可以通過電腦在網上遠程設置或者在終端直接按鍵操作。
網上電臺轉播：可以將通過網絡收音機軟件接收到的Internet網絡電臺節目轉換成IP網絡廣播數據格式，對廣播終端實時播放，如一些專門的語言電臺等。
尋呼對講錄音功能：終端可以對其他單個或多個終端實現呼叫，終端與終端之間還可以雙向?qū)χv。系統提供終端對講按指定時長分多個文件保存的錄音功能，從而實現控制室對任意區域的廣播點講話并同時進行錄音功能，辦公室之間、廣播點之間、辦公室與廣播點之間的呼叫對講及錄音。
會話心跳：通過服務和會話客戶端之間心跳機制功能，避免客戶端異常退出，僵死會話長期占用終端。
服務看門狗：當被監控的系統服務意外停止運行時，看門狗將自動重新啟動該服務的功能。
廣播監聽：在廣播管理中心或者領導辦公室，可以實時監聽到所有的廣播節目。
本地?cái)U(kuò)音及備份廣播：廣播點內IP廣播、本地?cái)U(kuò)音、備份定壓廣播三合一共用音箱，實現廣播點內聲音的智能切換。
報警聯動：結合網絡報警主機接收?qǐng)?bào)警信號，在服務器軟件上預先設置報警模式，即可進行報警聯動功能。
緊急備份廣播：在網絡不通或其他故障情況下，要求能夠采用備份定壓廣播直接對廣播點進行廣播。備份廣播與IP廣播的切換是自動完成的。
節目源和數據不受限制：系統采用采集、編碼、壓縮技術，使各類節目源均不受限制。節目源包括諸如話筒、卡座、CD、調諧器等模擬音源。IP網絡廣播在不同終端所播出的不同節目數量亦不受限。IP網絡廣播終端安裝多少，同時播出的節目數量就可達到多少。
站點無限，擴容簡便：基于IP數據網絡每個終端都有獨立的IP地址，只需將分控電腦或網絡終端接入IP數據網絡，就成功擴容了新的站點。
支持文件播放：用戶可以向不同終端同時播放不同節目，終端支持自動功放電源開關。
支持大比特率播放：音質達到CD級(音頻文件位速為128kbps)并能播放高音質發燒級別的音頻文件（音頻文件位速320kbps）；

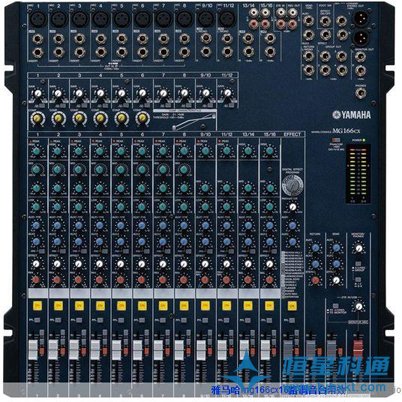

4.1.2 調音臺（雅馬哈 MG166CX）
● 16輸入通道,8路單聲道+4對立體聲
● 10個高性能話筒放大器帶幻象電源開關
● 話筒輸入通道含壓縮器旋鈕
● 所有話筒輸入均配置三段式通道均衡器和HPF
● 7母線(3輔助, 4編組)
● 內置SPX效果器
● 極佳手感的60mm推子和發光ON/OFF開關
● 輕巧耐用的機身設計
● 話筒/線路輸入:10
● 線路輸入:8 Mono+4 stereo
● 調音臺輸入通道:16
● 編組母線:4
● 輔助母線:3
● 主母線:stereo
● 總諧波失真:<0.1%, 20Hz-20KHz
● 頻率響應:20Hz-20KHz
● 哼聲和噪聲:ENI:-128dB residual output noise: -98dBu
● 串音:-70dB
● 電源轉換器:100V,120V,220V,230V或240V; 50/60Hz
● 功耗:35W
● 外形尺寸(Wx Hx Dmm):478 x 105 x 496

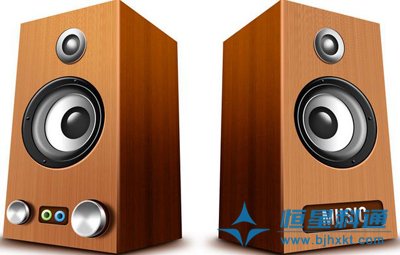

4.1.3 IP網絡廣播監聽音箱（HX-NB1001）
詳細說明
● 單向終端，數字解碼終端與木質音箱一體功能，主副音箱功率各為10W，性價比高，安裝方便，簡單實用。木質外殼結構，高低音防磁喇叭單元，數字解碼終端與音箱一體功能；
● 采用固定靜態的IP地址，當網絡發生改變時地址不會丟失，工作穩定；音質達到CD級（音頻文件位速為128-320kbps 自適應）；
● 可網絡接收音頻節目?jī)?nèi)容；
● 支持本地線路輸入，音量音調調節；
● 自帶功率輸出，可接10W定阻4Ω無源副音箱；
● 通過軟件操作可對所有終端監聽播出的內容；
● 消防廣播信號、網絡廣播信號和本地音源信號控制網絡音箱開機；
● 硬件音頻解碼。
參數說明
● 網絡接口 標準RJ45
● 串口 DB9接口
● 功率輸出 2×10W
● 輸入靈敏度 音頻輸入:0.775V RCA連接端子
● 電源 AC220V/50Hz
● 待機功率 1W
● 音頻控制按鈕 1個
● 高音提升/衰減按鈕 10KHz±10dB
● 音頻位率 8Kbps～320Kbps自適應
● 頻率響應 50Hz～15KHz(±3dB)
● 信噪比 ≥70dB
● 采樣率 8K～48KHz
● 音頻格式 MP3
● 總諧波失真 ≤1%
● 傳輸速率 10Mbps
● 支持協議 ARP、UDP、TCP/IP、ICMP、IGMP(組播)
● 網絡延時 ≤50ms
● 工作溫度 -20℃～+60℃
● 工作濕度 10%～90%
● 尺寸 180×200×300mm
● 重量 3.6Kg(主箱) 6.9Kg(1對)

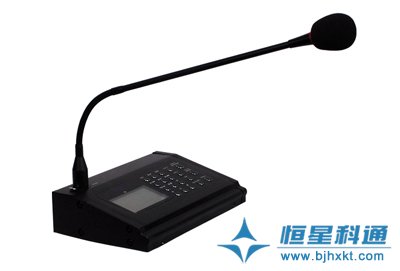

4.1.3 IP網絡廣播尋呼話筒（HX-NB6702）
詳細說明：
● 雙向?qū)χv終端，尋呼講話、帶液晶屏和紅外遙控，點播服務器上的音頻文件。
● 桌面話筒式設計，精致美觀，工藝考究，現代感十足；
● 面板帶3.4英寸LCD液晶顯示屏，人性化人機操作界面；
● 采用固定靜態的IP地址，當網絡發生改變時地址不會丟失，工作穩定；
● 自帶數字鍵、功能鍵，呼叫任意終端，操作簡單快捷；
● 雙向?qū)χv功能：雙向終端之間實現兩兩雙向?qū)χv；
● 一鍵接收求助、對講功能，實現快速連接；
● 支持紅外遙控接收，遙控器可完成所有操作；
● 內置1W全頻監聽揚聲器，聲音清晰、洪亮；
● 2個3.5mm的標準mic及音頻接口，可接耳機及耳戴mic，支持佩戴專業話務耳麥；
● 支持免提通話和接收廣播；
● 支持一路本地線路輸入；
● 一路音頻輔助輸出，外擴功率放大器；
● DC24V直流供電接口。
技術參數：
● 網絡接口 標準RJ45
● MIC輸入靈敏度 10mV
● 功耗 ≤10W
● 輔助線路輸入電平 400mV工業標準壓線接線端子
● 內置揚聲器輸出阻抗&功率 8Ω,1W
● Line Out輸出電平 0.775V工業標準壓線接線端子
● Line Out輸出阻抗 1KΩ
● 音頻位率 8Kbps～320Kbps自適應
● 頻率響應 20Hz～16KHz
● 信噪比 ≥70dB
● 采樣率 8K～48KHz
● 音頻格式 MP3
● 總諧波失真 ≤1%
● 傳輸速率 10/100Mbps
● 支持協議 ARP、UDP、TCP/IP、ICMP、IGMP(組播)
● 網絡延時 ≤50ms
● 工作溫度 -20℃～+60℃
● 工作濕度 10%～90%
● 尺寸 200×145×48.5mm
● 重量 2.2Kg

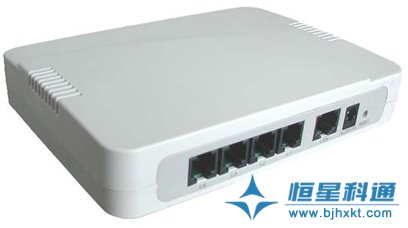

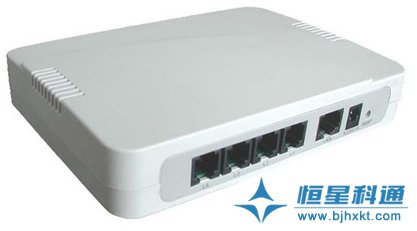

4.1.3 電話接入網關（HX-WG012）
電話接入主機是一個傳統PSTN網絡與IP網絡的轉換設備，能夠?qū)崿F(xiàn)電話語音與網絡數據流的轉換。其實現通過電話/手機接入農村廣播系統，并進行實時廣播，有效的擴展農村廣播的使用性。
功能描述：
● IVR流程支持，自動應答，IVR用戶驗證，IVR流程控制，實現無人值守電話廣播；
● 多路電話廣播支持，可實現多路電話同時廣播；
● 遠距離同步廣播，分區廣播，對點廣播控制；
● 外線電話尋呼廣播，也可內線尋呼廣播；
● 有自我檢測，信號接收，發送，放大，抗干擾功能。
技術參數：
● 接口類型：RJ45，RJ11；
● 硬件：ATMEL AT91SAM9G20B，400HMz；32兆字節SDRAM，4兆字節閃存；
● 電源：交直流適配器。輸入：100-240V AC， 輸出：9V/0.66A DC，功耗：6 瓦；
● 協議：SIP，RFC3261，RFC3262；
● 安全性：IP 包地址過濾、信令與媒體流加密、SIP/RTP/Telent/HTTP/TFTP 端口過濾。

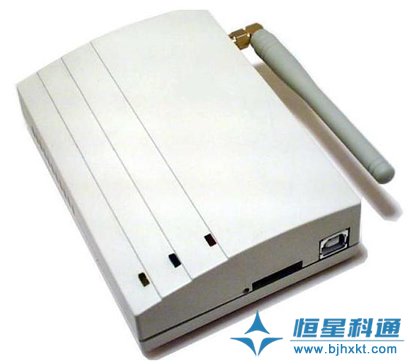

4.1.4 短信接入網關（HX-WG-013）
功能描述：通過對短信的接收和處理，最終把短信的內容按預定的設置進行廣播；在插入SIM卡后可接收和發送短信；
短信接入網關軟件設有廣播權限規則，只有已授權的電話號碼所發的短信才允許廣播，且每個電話號碼都有對應的廣播終端。短信接入網關軟件在運行過程中把每條短信的號碼、時間、內容和播放狀態顯示出來，并在軟件正常退出時把這些信息記錄到日記文件中以備查看。
技術參數：
● 支持EGS900和GSM1800雙頻；
● 數據傳輸內容：語音和數據；
● 短信息：MT、MO、CB和PDU模式；
● 音頻接口：模擬信號（麥克風、耳麥、免提手柄）；
● 通訊接口：RS232（指令和數據的雙向傳送）；
● 模塊復位：采用AT或掉電復位；
● 串口通訊波特率：300bps — 115kbps；
● 自動波特率范圍：4.8kbps — 115kbps；
● 電源：?jiǎn)坞娫?.3V-5.5V；
● 低功耗：處于睡眠狀態時僅3.0mA電流；
● 支持三種語音編碼的傳送速率；
● 基本免提操作，標準協議的認證；
● 采用GSM Phase2/2+標準；
● 支持語音、數據、短消息和傳真服務。

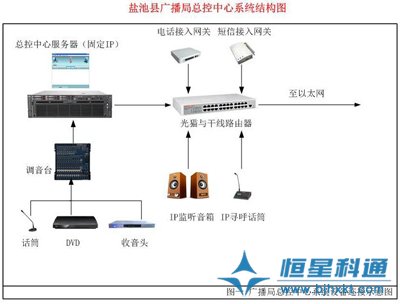

鹽池縣農村信息化“村村響”廣播系統廣播局總控中心系統示意圖
4.2 鹽池縣農村信息化IP廣播系統氣象局分控中心設計方案
氣象局分控中心通過互聯專網與縣廣播局主控中心系統連接。能實現氣象內容的發布，防范自然災害的緊急通知等。氣象局分控中心經過縣廣播主控中心授權可以在本地中心根據權限操控系統，經計算機的麥克風可實現遠程講話，可以對全區，分區，分組講話，也可以通過電腦上傳自己制作的節目，通過廣播專用軟件編輯程序可定時播放音頻節目，實現定時定區域的播放操作，實現無人職守功能，如按時間作息表制作好程序后，系統將自動執行定時程序。
氣象局分控中心核心設備包括氣象局分控系統服務器、各種模擬音源設備（調音臺、話筒、DVD）、IP網絡廣播尋呼話筒、IP網絡廣播監聽音箱。以下就核心設備做詳細介紹：

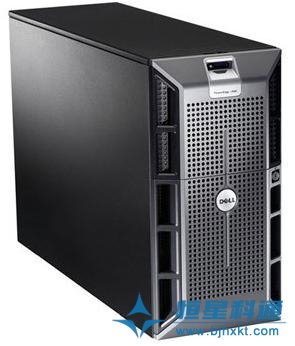

4.2.1 氣象局分控系統服務器(HX-9001)
硬件配置（DELL）: 結構 塔式; CPU類型 E3-1220,CPU頻率(MHz) 3.10 GHz,CPU二級緩存 8M,支持CPU個數 標配1顆/最多1顆;主板 E20 擴展槽 2個x8 插槽；1個x4 插槽；1個x1 插槽;內存類型 DDR3,內存大小 2G;存儲 硬盤大小 500G,硬盤類型 SATA;光驅 DVD;電源 有線電源,功 率（W） 305瓦;尺寸 5U;重量 16kg;軟件系統 Microsoft Windows Small Business Server 2011等操作系統

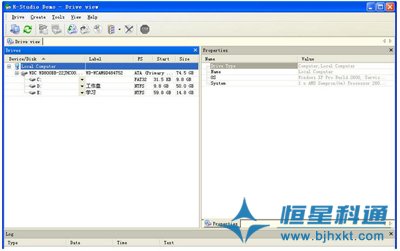

軟件配置：
遠程用戶登錄：根據不同的用戶口令登錄系統服務器，不同用戶具備不同權限，相應可以管理不同的終端。
遠程廣播管理：可以查看具有權限的各終端使用狀態、各廣播會話狀態，并可以監聽或結束廣播會話
遠程實時講話：無需到廣播中心，通過與服務器連接的任意一臺電腦，便可以實現廣播的遠程控制。從而實現領導或工作人員通過分控站遠程對全區、分區、分組講話。
實時文件播放：能夠?qū)p3等語音文件實時播放到指定的一個或多個IP廣播終端，可以單曲或列表 (隨機)(循環)播放。
多路實時采播：能夠?qū)⒆杂秒娕_(tái)、錄音機卡座、CD播放器、MP3播放器、麥克風等節目實時采集實時壓縮成高音質數據流存儲到服務器，并可按要求同時轉播到指定的廣播終端，用于播放外接設備廣播及廣播通知等。可以支持單臺多路聲卡采播。
定時節目播放：每個廣播終端可以單獨接收服務器的個性化定時播放節目用以語音訓練等，也可以通過電腦在網上遠程設置或者在終端直接按鍵操作。
定時聲卡采播：可在指定時間將模擬音源如電臺等轉換為音頻數據包播放到事先指定的廣播終端。
音頻節目管理：可以在每臺安裝分控軟件的電腦上，上傳音頻節目或管理服務器上的音頻節目庫。
4.2.2 調音臺（雅馬哈 MG124CX）
MG124CX是MG高音臺家庭中的代表，其音質出色并且同樣擁有MG系列產品都具有的通道壓縮功能，可應用于業余或?qū)I(yè)領域。如果需要高質SPX數字特效那么可以選用MG125CX.全新的MG系列調音臺，比上一代更小更輕便，適合工作室和現場調音，12個通道，4個輔助通道，6個XLR話筒接口可提供幻想供電，全部均為高品質的Neutrik接口。前4個話筒通道內置壓縮器，所有通道都帶3段EQ和高通道濾波。每個推子上面帶有背光的ON按鈕，可打開/關閉通道。除此之外還帶有12段的電平表，內置SPX DSP效果器。
技術參數：
● 12路輸入通道，4路單聲道+4對立體聲
● 6個高性能話筒放大器帶幻象電源開關
● 1-4通道內置通道壓縮器
● 所有話筒輸入均配置三段式通道均衡器和HPF
● 2路輔助發送/立體聲輔助返回
● 4母線（立體聲，編組）
● 內置SPX效果器
● 極佳手感的60mm推子和發光ON/OFF開關
● 輕巧耐用的機身設計
● 總諧波失真：<0.1%, 20Hz-20KHz
● 頻率響應：20Hz-20KHz +1dB /-3dB
● 幻象電壓：48V
● 通道9/10-11/12：高頻：10KHz；低頻：100Hz
● 峰值表：When EQ after CH reach to clip -3dB, Red LED lamp lights
● 內部數字效果器：16 top, parameter control, pedal switch control(digital effect on/off)
● 功率消耗：30W
● 外形尺寸(WxHxD )mm：346.2x86.1x436.6
4.2.3 IP網絡廣播尋呼話筒（配置同縣級尋呼話筒配置）
4.2.4 IP網絡廣播監聽音箱（配置同縣級尋呼話筒配置）

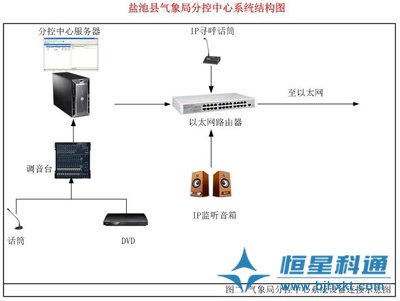

鹽池縣農村信息化“村村響”廣播系統氣象局分控中心系統示意圖
4.3 鹽池縣農村信息化IP廣播系統鄉鎮二級分控中心設計方案
9個鄉鎮二級分控中心通過ADSL寬帶與縣廣播局總控中心系統連接。系統能夠?qū)崿F(xiàn)廣播節目的編輯、上傳發布通知、播放節目等功能。鄉鎮二級分控中心經過縣廣播主控中心授權可以在本地中心根據權限操控系統，經計算機的麥克風可實現遠程講話，可以對全區，分區，分組講話，也可以通過電腦上傳自己制作的節目，通過廣播專用軟件編輯程序可定時播放音頻節目，實現定時定區域的播放操作，實現無人職守功能，如按時間作息表制作好程序后，系統將自動執行定時程序。
鄉鎮二級分控中心核心設備包括鄉鎮二級分控系統服務器、有線話筒、IP網絡廣播尋呼話筒、IP網絡廣播監聽音箱。以下就核心設備做詳細介紹：
4.3.1 鄉鎮二級分控系統服務器 （HX-9002）
硬件配置：高配置服務器，雙核CPU 2.3G;內存 4G;硬盤 500G;專業工業控制機箱。
軟件配置：
遠程用戶登錄：根據不同的用戶口令登錄系統服務器，不同用戶具備不同權限，相應可以管理不同的終端。
遠程廣播管理：可以查看具有權限的各終端使用狀態、各廣播會話狀態，并可以監聽或結束廣播會話
遠程實時講話：無需到廣播中心，通過與服務器連接的任意一臺電腦，便可以實現廣播的遠程控制。從而實現領導或工作人員通過分控站遠程對全區、分區、分組講話。
實時文件播放：能夠?qū)p3等語音文件實時播放到指定的一個或多個IP廣播終端，可以單曲或列表 (隨機)(循環)播放。
定時節目播放：每個廣播終端可以單獨接收服務器的個性化定時播放節目用以語音訓練等，也可以通過電腦在網上遠程設置或者在終端直接按鍵操作。
定時聲卡采播：可在指定時間將模擬音源如電臺等轉換為音頻數據包播放到事先指定的廣播終端。

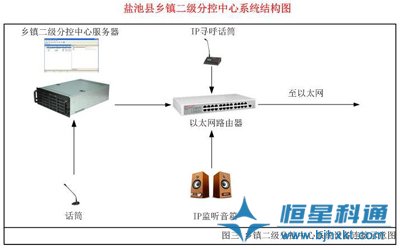

鹽池縣農村信息化“村村響”廣播系統廣播局總控中心系統示意圖
4.4 鹽池縣農村信息化IP廣播系統所轄行政村、街道終端接收設計方案

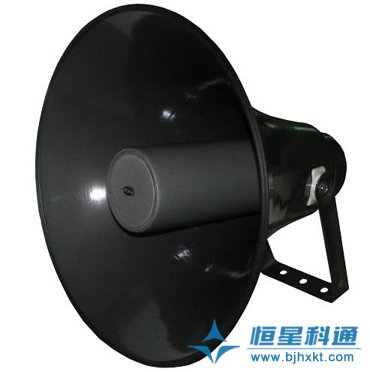

在各行政村、街道配置IP功放與互聯專網連接，接收來自主控及分控廣播機房廣播信號，連接高音喇叭輸出聲音，每個村配置一只話筒，用于村委會發布通知等功能?？h廣播局總控中心、縣氣象局分控中心、鄉鎮二級分控中心可以通過互聯專網任意控制每個行政村接收終端開關。

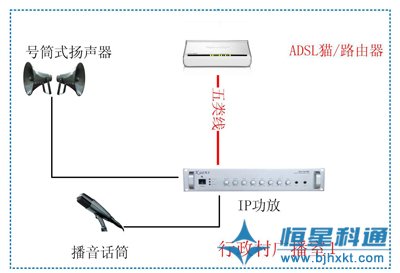

終端接收方案一：此方案適用于已經通寬帶互聯網的行政村、街道，利用現有寬帶系統，加裝有線路由器，提供一條通信通道給IP功放接收信號使用。IP功放接收到信號后正常還原輸出給室外高音喇叭擴聲。

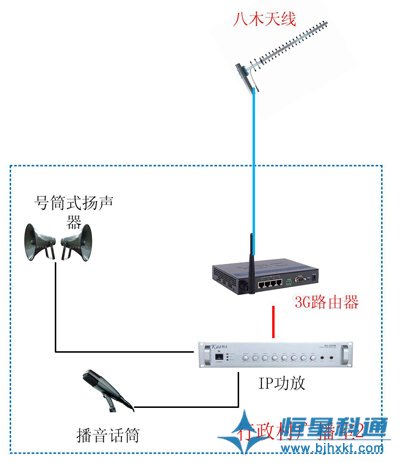

終端接收方案二：此方案適用于未通有線寬帶互聯網的行政村、街道，但是已經有電信3G網絡信號覆蓋。這種情況下在行政村廣播室加裝3G無線路由器接收當?shù)仉娦呕镜男盘?hào)，正常接收信號后接入IP功放，功放還原主控中心發來廣播信號后驅動高音喇叭擴聲。由于鹽池當?shù)仉娦?G網絡信號覆蓋情況不盡相同，接收信號較差的行政村、街道安裝高增益室外玻璃鋼天線以更好地接收3G信號。

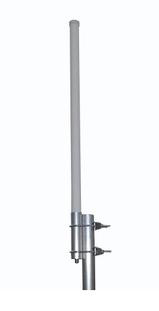

行政村、街道接收終端設計方案中核心設備有農村廣播IP功放（HX-120P）、3G路由器(HX-ZH7350)、3G信號接收天線(定制)、高音喇叭（歐特華）等，以下就核心設備作詳細說明
4.4.1 農村廣播IP功放（HX-120P）
二路話筒輸入、二路輔助信號輸入、一路網絡與輔助信號輸入、一路輔助輸出； 100V、70V定壓輸出和4-16Ω定阻輸出；有默音強插功能，便于插入優先廣播；可自動控制功放開關；各路信號有獨立音量控制和總量控制； 高音和低音音調控制；自動溫控風機強制冷卻散熱；MIC1輸入插口具有最高優先權，由該插口輸入信號將抑制其他插口輸入信號。
技術參數：
● 輸出端子 70V,100V&4～16Ω
● 輸出功率 120W
● 輸入靈敏度&阻抗 MIC1、2輸入:5mV/600Ω,不平衡6.3連接端子
● AUX1、2 、NET輸入:350mV/10KΩ,不平衡RCA連接端子
● 輸出靈敏度&源阻抗 OUTPUT:1000mV/470Ω,不平衡RCA連接端子
● 音調 低音:±10dB at 100Hz
● 高音:±10dB at 10KHz
● 頻率響應 50Hz～16KHz(+1dB,-3dB)
● 信噪比 MIC1、2:66dB；AUX1、AUX2、NET:80dB
● 失真 ＜0.5%(在1KHz,1/3額定功率)
● 傳輸速率 10/100Mbps
● 支持協議 ARP、UDP、TCP/IP、ICMP、IGMP(組播)
● 網絡延時 ≤50ms
● 音頻位率 8Kbps～320Kbps自適應
● 音頻格式 MP3
● 采樣率 8K～48KHz
● 散熱 側入后出強制風扇冷卻,內部功率模塊達到55度時啟動風扇
● 保護 過熱保護、過流保護、短路保護
● 電源 ～220V/50Hz
● 電源耗散 200W
● 工作溫度 -20℃～+60℃
● 工作濕度 10%～90%
● 尺寸 483W×90H×410D
● 重量 10Kg
4.4.2 3G路由器（HX系列）
● 采用工業級無線模塊，抗干擾強，傳輸穩定；
● 工業級ARM9高性能嵌入式處理；以太網接口內置1.5KV電磁隔離防護；
● 采用金屬外殼，屏蔽電磁干擾；
● 適合在環境惡劣的工業環境；
● 整機元器件采用嚴格篩選的工業級元器件；
● 工作頻段 支持IS-95 A/B, CDMA2000 1XrTT,and 1X EV-DO(Revision 0 and A)
● 800MHz單頻，可選800/1900MHz雙頻，450MHz單頻
● 工作溫度 正常溫度：-25 oC ~+65oC
● 擴展溫度：-30°C ～+75°C
● 電源電壓 DC9V/1.5A （通信時平均電流：390mA@+9VDC）
● 產品外形尺寸 145*86*21mm（不包括天線及固定件）
● 接口 一個 10/100 Base-T 以太網口，Ethernet IEEE 802-3, 802-2；
● 內置1.5KV電磁隔離保護
● 1個RS232串口（速率：110bps ~ 230400bps）
● UIM卡接口 1.8V/3V/5V標準的推桿式用戶卡接口
● 射頻天線接口 標準SMA陰頭天線接口，特性阻抗50歐
● 帶寬 下行速率 (up to 3.1Mbps) 上行速率 (up to 1.8Mbps)
● 外殼 采用金屬外殼
● 重量 700g
4.4.3 3G信號接收天線（高增益、玻璃鋼）
● 12dBi 全向高增益天線,適合戶外用 ,傳輸方向?yàn)?60度,傳輸距離約可達到600米。
● 頻段范圍 1920-2170MHz
● 增益 12dBi
● 極化方式 垂直
● 駐波比 ≤1.4
● 輸入阻抗 50Ω
● 接頭形式 N型母頭
● 重量 0.8kg
● 抗風速度 60 m/s
● 天線體材料 玻璃鋼
● 環境溫度 -40～60℃
4.4.4 高音喇叭（歐特華）
● 產品通過防水認證等多項認證，適宜室外使用；
● 配備安裝支架，安裝便捷；
● 選用優質高靈敏度，高動態范圍揚聲器單元。
